2008年07月03日

アクセサリーソケット増設



R1200GSを契約した時に、増設用アクセサリーソケットを注文していましたが、
待つこと4か月!!
ようやく入荷したので取り付けてもらいました。

まず嘴を外すため、サイドカウルを外します。

更にもう1枚サイドパネルを外します。
右側も同様に外します。
配線が集中してますね。

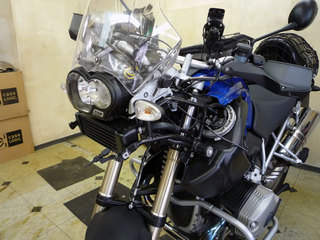

トレードマークの嘴を外すと間抜けな感じです。

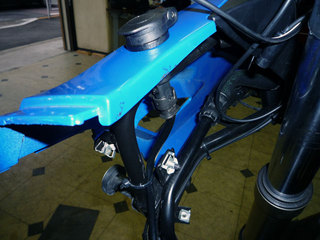

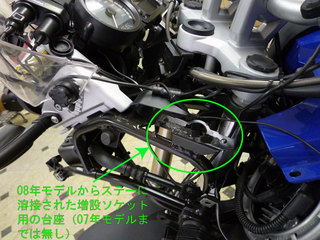

08年モデルには、07年モデルにはない増設アクセサリーソケット用の台座が
溶接されています。

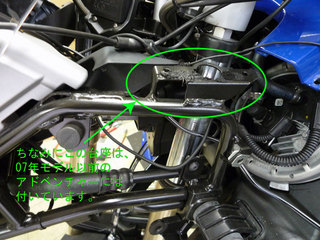

(アドベンチャーには、元々台座はありました)

台座の表面にはブレ防止の両面テープがあり、嘴を取るのに手こずってました。

別の角度からもう1枚。
この台座は左右両方に溶接されています。

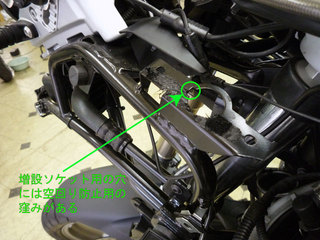

増設ソケットが空回りしないための窪みが、ちゃんとあります。
(もちろん左右両方に窪みがあります)

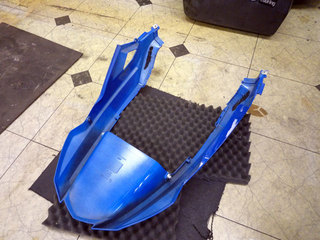

取り外した嘴。

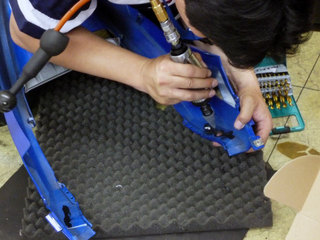

店長自ら腕を揮って、穴あけ加工をしてもらいました。
さすが元サービススタッフ!

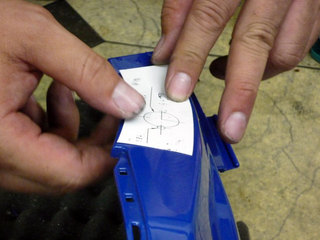

付属の型紙に合わせて作業しますが、店長曰く、起点となる位置が不明確で
あまり当てにならないとの事。

美しい穴が空きました。
ちゃんとソケット空回り防止の窪みも空けて、素晴らしい仕事です。

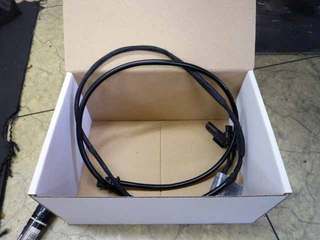

付属のケーブルが妙に長いのが気になります。

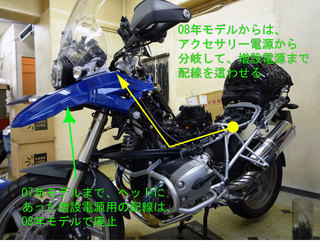

要するにシート下のアクセサリーソケットから分岐するしかない!!

07モデルまでは、ヘッド付近に増設アクセサリーソケット用の
電源配線があったのですが、それが見当たらない・・・。

タンク下にケーブルを這わせるために、タンクを外します。
アドベンチャーの33Lタンクだと、ガソリンを抜いてからの
作業になるそうな。
確かに33L=約33kgのタンクを外すのはキツイ・・・。

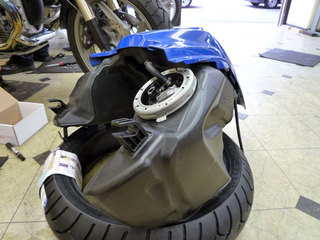

タンクを外しました。

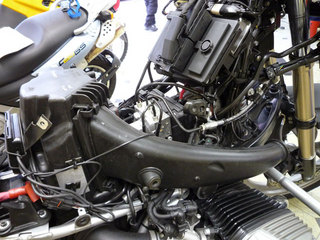

タンクの下には、コンピュータやABSユニットが納めされていました。
こんな所に設置しても、熱が籠らないらしい。
ホントGSは独特の形状をしてますね。

付属のケーブルを接続して、シート下のアクセサリーソケットから
電源を分岐します。

シート下は、雨天走行したので泥だらけ・・・。
早くモトコルセのリアフェンダー欲しい。

ステーに結線バンドで配線を止めます。
08年モデルの増設用アクセサリーソケットには、
新しく黒いワッシャーが追加されていました。

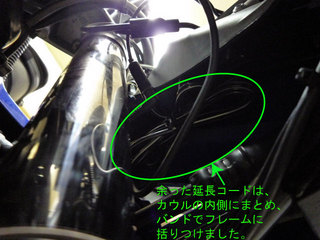

余ったケーブルはカウル内に収まるように、
ステーに固定してもらいました。

以上で増設用アクセサリーソケットが設置できました。

所要時間は約2時間。
店長ありがとうございました。
